在制造業(yè)中，6061鋁合金因良好的綜合性能被廣泛應(yīng)用，但ADC12鋁合金壓鑄件憑借壓鑄工藝的高效性和復(fù)雜結(jié)構(gòu)成型優(yōu)勢(shì)，常被考慮作為替代方案。然而，材料替換并非簡(jiǎn)單替換，需結(jié)合性能、工藝與場(chǎng)景綜合判斷。本文圍繞“6061鋁件能否換ADC12壓鑄件”展開(kāi)，分析核心考慮因素及禁用場(chǎng)景，為項(xiàng)目選型提供實(shí)操參考。

一、先搞懂：ADC12與6061的本質(zhì)差異

ADC12和6061雖同屬鋁合金，但材料特性與成型工藝截然不同，這是替換的基礎(chǔ)判斷依據(jù)：

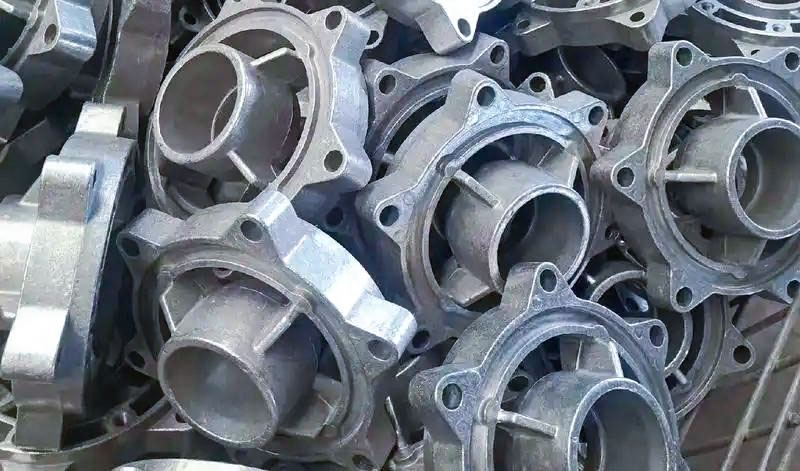

• ADC12：壓鑄鋁合金的“效率代表”
  典型壓鑄材料，適合通過(guò)壓鑄工藝一次性成型復(fù)雜結(jié)構(gòu)件（如氣缸蓋罩蓋、傳感器支架）。其成分含較高硅（9.6%-12%，GB/T 15114-2021標(biāo)準(zhǔn)）提升流動(dòng)性，利于壓鑄，但韌性較低（延伸率3%-5%）、焊接性差，加工后易因硅析出產(chǎn)生表面缺陷（如灰黑色粉末）。

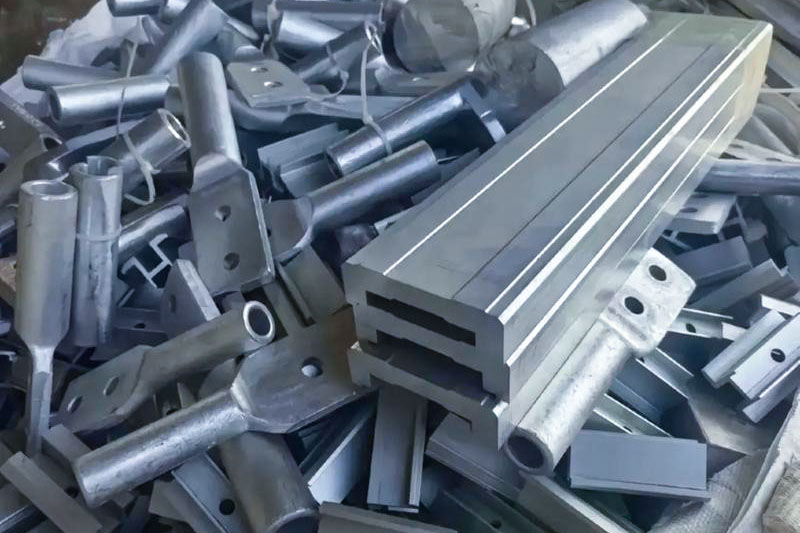

• 6061：擠壓型材的“性能多面手”
  以擠壓工藝為主，具備三大核心優(yōu)勢(shì)：①良好加工性（可精密切削、鉆孔，加工精度達(dá)CT5級(jí)，公差±0.01mm）；②焊接性優(yōu)異（適合組裝連接，焊接接頭強(qiáng)度達(dá)母材85%以上）；③含鎂元素（0.8%-1.2%，GB/T 3190標(biāo)準(zhǔn)）提升耐腐蝕性（中性鹽霧≥500小時(shí)，ISO 9227標(biāo)準(zhǔn)）和韌性（延伸率≥12%，T6態(tài)），常用于需受力、耐蝕或精密處理的場(chǎng)景。

二、替換前必須考慮的3個(gè)核心問(wèn)題

判斷6061鋁件能否換ADC12壓鑄件，需重點(diǎn)評(píng)估以下維度，缺一不可：

1. 性能是否“適配”？看3個(gè)關(guān)鍵指標(biāo)

• 受力與韌性：6061韌性優(yōu)于ADC12（延伸率12% vs 3%-5%），若產(chǎn)品需承受沖擊或動(dòng)態(tài)載荷（如機(jī)械臂關(guān)節(jié)、承重支架），ADC12易斷裂，不建議替換。
• 耐腐蝕性：6061的鎂合金特性帶來(lái)更好耐蝕性（中性鹽霧≥500小時(shí)），若產(chǎn)品用于潮濕、酸堿環(huán)境（如戶外設(shè)備外殼、液體輸送部件），ADC12易氧化生銹（鹽霧測(cè)試僅100-200小時(shí)），需謹(jǐn)慎。
• 表面與后處理：6061適合電鍍、陽(yáng)極氧化（氧化膜均勻致密，色差△E≤2，CIE LAB標(biāo)準(zhǔn)），ADC12因高硅含量，陽(yáng)極氧化易出現(xiàn)顏色不均、暗淡（尤其黑色氧化，色差△E＞3），若產(chǎn)品對(duì)外觀要求高（如消費(fèi)電子外殼），需提前測(cè)試表面處理效果。

2. 工藝是否“兼容”？壓鑄 vs 擠壓的取舍

• 結(jié)構(gòu)復(fù)雜度：ADC12壓鑄件適合復(fù)雜三維結(jié)構(gòu)（一次成型，減少組裝，材料利用率＞95%），6061擠壓型材更適合線性、規(guī)則形狀（如型材框架）。若原6061件為簡(jiǎn)單結(jié)構(gòu)，換ADC12可能增加模具成本（壓鑄模具150-300萬(wàn)元）；若為復(fù)雜結(jié)構(gòu)，ADC12壓鑄反而能提升效率（單件成型周期≤30秒）。
• 加工精度：6061可通過(guò)切削、打磨實(shí)現(xiàn)高精度（如精密儀器部件，表面粗糙度Ra0.4μm），ADC12壓鑄后表面可能有毛刺、縮孔（精度CT6-CT8級(jí)，公差±0.1-0.3mm，GB/T 6414標(biāo)準(zhǔn)），需額外打磨，不適合超精密場(chǎng)景。

3. 成本與效率是否“劃算”？

ADC12壓鑄適合大批量生產(chǎn)（模具成本攤薄后單價(jià)低，年產(chǎn)≥50萬(wàn)件時(shí)單價(jià)較6061低20%-35%），6061擠壓適合中小批量或定制化需求（擠壓模具成本僅10-30萬(wàn)元）。若項(xiàng)目為小批量、簡(jiǎn)單結(jié)構(gòu)，換ADC12可能因模具成本導(dǎo)致總成本上升，需算清“批量賬”。

三、這3類產(chǎn)品絕對(duì)不能換！

并非所有6061鋁件都能替換，以下場(chǎng)景ADC12“天生不適合”，強(qiáng)行替換會(huì)導(dǎo)致性能失效或安全風(fēng)險(xiǎn)：

1. 高受力/沖擊類產(chǎn)品

如無(wú)人機(jī)機(jī)架、汽車懸掛部件、機(jī)械傳動(dòng)件——6061的韌性可吸收沖擊載荷（沖擊功10J，夏比V型缺口），ADC12脆性較高（沖擊功僅2-3J），長(zhǎng)期受力易開(kāi)裂。

2. 需焊接組裝的產(chǎn)品

如管道連接件、框架結(jié)構(gòu)（需焊接固定）——6061焊接性優(yōu)異（氣孔率＜1%），ADC12因高硅含量，焊接時(shí)易產(chǎn)生氣孔、裂紋（氣孔率5%-10%），導(dǎo)致連接強(qiáng)度不足（焊接接頭強(qiáng)度180-220MPa vs 6061的310MPa）。

3. 精密加工或高耐蝕產(chǎn)品

如醫(yī)療設(shè)備部件（需無(wú)菌清洗，6061耐蝕性符合YY/T 0694-2008標(biāo)準(zhǔn)，ADC12消毒30次后出現(xiàn)點(diǎn)蝕）、海洋工程零件（高鹽霧環(huán)境，6061可耐鹽霧10年以上，ADC12 6個(gè)月即銹蝕）、精密儀器外殼（需電鍍亮面，6061電鍍附著力達(dá)5B級(jí)，ASTM D3359標(biāo)準(zhǔn)，ADC12僅3B級(jí)易脫層）——6061的耐蝕性、加工精度和表面處理穩(wěn)定性是ADC12無(wú)法替代的。

四、總結(jié)：替換的“黃金法則”

6061鋁件換ADC12壓鑄件，核心是“場(chǎng)景匹配”：若產(chǎn)品為復(fù)雜結(jié)構(gòu)、中小受力、大批量生產(chǎn)（年產(chǎn)≥50萬(wàn)件），且對(duì)焊接/耐蝕/精密加工要求低，可優(yōu)先考慮ADC12；反之，涉及高韌性（沖擊/動(dòng)態(tài)載荷）、焊接、耐蝕（潮濕/酸堿/海洋環(huán)境）或精密場(chǎng)景（IT5級(jí)以上精度），6061仍是更穩(wěn)妥的選擇。替換前建議先做小批量打樣，測(cè)試性能（如強(qiáng)度、耐蝕）和表面處理效果，避免直接量產(chǎn)踩坑。

制造業(yè)的材料替換從來(lái)不是“成本優(yōu)先”，而是“性能適配+場(chǎng)景匹配”的綜合決策——選對(duì)了，降本增效；選錯(cuò)了，返工報(bào)廢。
